3種方式輕松學會同軸線纜接線安裝
作者：admin
時間：2021-03-10 13:28:12
瀏覽：64
在組裝同軸線之前，要根據自身的需求選擇合適的同軸線以及同軸連接器。然后進行安裝接線，常用的同軸接線方式共有3種：壓接式、夾持式、免焊式。
今天，同軸線廠家-優線思給大家詳細介紹下從選線到接線的具體方式。
一、選擇合適的同軸線
首先，需要進行同軸線的選型。在這一步，需要確定的參數比較多，同時涉及電氣性能和機械性能，例如：阻抗、屏蔽、衰減，以 及直徑、中心導體的結構（單股或者多股）、護套材質等。
二、選擇合適的同軸連接器
然后，需要進行同軸連接器的選型。同軸連接器型號眾多，如常見的BNC、TNC、SMA、F型或者RCA僅是其中的一小部分（可以參考這里）。每款型號都有其不同的應用途徑，并且都分為公頭和母頭兩種規格。
三、選擇合適的接線方式
確定了線纜和連接器的型號后，需要選擇相應的接線方式。常用的同軸接線方式共有3種：壓接式、夾持式、免焊式。
以下是三種常見的同軸線安裝方法

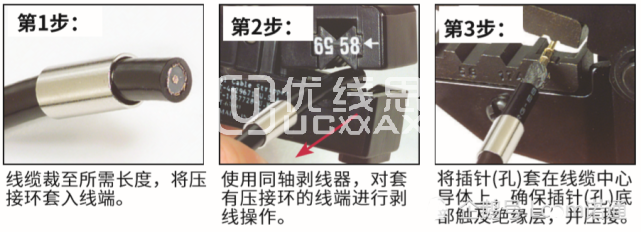

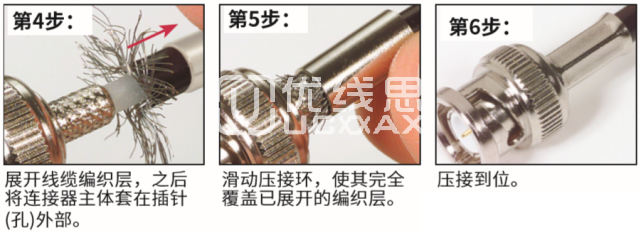

一、壓接式
這是最常采用的接線方式。通過使用壓接環，將線纜的屏蔽層壓接至連接器；連接器的中心插針（孔）則通過壓接或焊接方式與線纜中心導體接合。

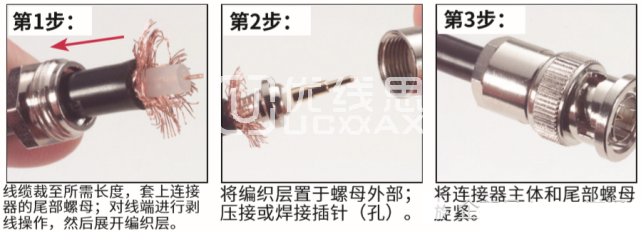

二、夾持式
夾持式接線，常用于有防風雨需求的戶外型應用，或在缺少壓接工具的情況下采用。線纜的編織（屏蔽）層被夾持在連接器主體和尾部螺母 間；而連接器中心插針（孔）則通常和線纜中心導體焊接在一起。

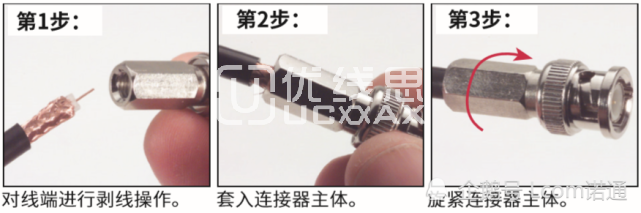

三、免焊式
操作簡單，無需任何專用工具，因此常用于現場接線操作。
