LVDS同軸線是PrevNextV-by-One高清極細同軸線。是面向手機開發的極細同軸電纜，它的結構是：中心導體為42AWG(7/0.025mm)同心絞合鍍銀銅合金線，橫卷繞包的外部導體為(約20/0.03mm)鍍錫銅合金線。當中的絕緣層與外護套均選用可溶性聚四氟乙烯PFA，是由于氟塑料的介電常數比較低，適合于高頻傳送，能夠減輕輻射噪音的影響，并且可以提高電纜自身的柔韌性。
極細同軸電纜截面照片

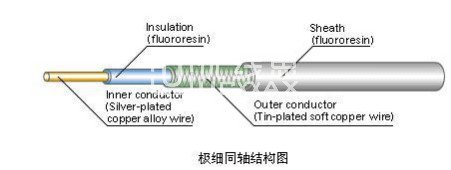

極細同軸線的結構圖
銅合金導體
隨著滑蓋式和二軸回轉式等結構復雜的手機的出現，對轉軸部分極細同軸電纜的耐彎折性，耐扭曲性的要求大大提高了，電纜的內部以及外部導體被要求能夠從低變形領域（彈性變形）到高變形領域（塑性變形）都必須表現出良好的耐彎折性。
為此日立公司開發了半硬質錫銦銅NN合金線(Cu-0.19mass%Sn-0.2mass%In)，在相同的拉絲條件下，此NN合金線的彎折壽命是純銅線(TPC)的10倍以上，并且，此NN合金是固溶型合金，沒有雜質，組織非常清潔，拉伸性能優良。
NN合金線的線坯是使用美國南方線材SCR連鑄連扎設備制造。鑄造時采用了低氧化技術，抑制了合金元素的氧化，因此防止了由于合金元素氧化產生雜質而造成極細拉絲時斷線。并且，在鑄造時還設置濾網，過濾掉了混入的耐火物質等微小的雜質，提高了素材的品質。另外，通過拉絲生產線的無塵化管理，防止了在拉絲過程中異物的混入。并且改善了中間熱處理?xiàng)l件以及鍍銀條件。
絞合、斜包與擠出
42AWG(7/0.025mm)中心導體的鍍銀銅合金線一般使用帶退扭的單扭束絲機(Single Twist Buncher)來絞合，其均一的送線張力與送線長度是穩定退扭的關鍵。
絕緣與護套間的斜包屏蔽導體使用的是斜包機(Spiral Shield Machine),要做到幾十根極細線高速斜包(3,000RPM)，對設備的張力控制能力要求非常嚴格
考慮到極細同軸電纜絕緣與外護套的低介電常數與耐電壓特性等電性能，以及末端加工時耐熱性和耐彎曲性等機械性能方面的要求，選用了在超薄擠出時樹脂流動性良好的可溶性聚四氟乙烯PFA。電纜絕緣的擠出生產線配備了精度很高的送收線張力控制設備，確保了量產時的穩定性。
