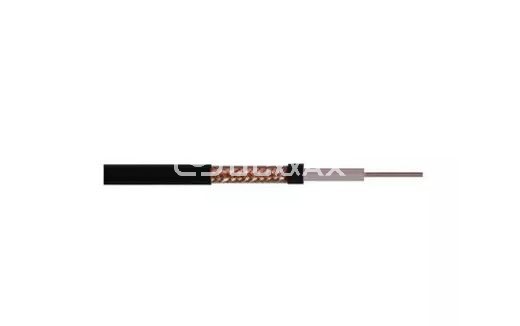

大家都知道，同軸線纜是寬帶，相對低損耗和高隔離的傳輸線技術。同軸線纜包括由介電間隔物隔開的兩個同心導電圓柱體。沿同軸線分布的電容和電感在整個結構中產生分布阻抗，稱為特征阻抗。沿同軸線纜的分布式電阻損耗導致沿線的可預測的損耗和行為。這些因素使得同軸線纜能夠用于傳輸電磁（EM）能量，與使用天線的自由空間傳播和較少的干擾相比損失小得多。
作為具有導電外屏蔽的同軸線纜的產品，可以將額外的材料層施加到同軸線纜的外部以增加環境性能，EM屏蔽和柔性。同軸線纜可以由編織導電股線制成，并且智能地分層，以創建高度靈活和可重新配置的電纜，既輕便又耐用。只要保持同軸線纜的導電圓柱體的同心度，彎曲和彎曲將僅對電纜性能產生輕微影響。為此，同軸線纜通常使用螺旋型機構與同軸連接器連接。使用扭矩扳手完成密封性控制。
同軸線的一些重要的頻率依賴行為定義了它們的應用潛力 - 趨膚深度和截止頻率。趨膚深度描述了沿著同軸線行進的較高頻率的信號發生的現象。頻率越高，電子越傾向于向同軸線的導體表面遷移。趨膚效應導致衰減和電介質加熱增加，這導致沿同軸線的電阻損失更大。為了減少趨膚效應的損失，可以使用更大直徑的同軸線纜。
雖然提高同軸技術性能是一種顯而易見的解決方案，但增加同軸線纜的尺寸會降低同軸線纜可以傳輸?shù)淖畲箢l率。當EM能量的波長大小超過橫向電磁（TEM）模式并且開始沿同軸線“反彈”作為橫向電子11模式（TE11）時，產生同軸線纜截止頻率。新的頻率模式很麻煩，因為它以與TEM模式不同的速度傳播，并且可能導致反射和干擾通過同軸線纜傳播的TEM模式信號。
該問題的解決方案是減小同軸線纜的尺寸以增加截止頻率?，F(xiàn)在有同軸線纜和同軸連接器可以達到毫米波頻率- 1.85mm和1mm同軸連接器。需要注意的重要一點是，隨著物理尺寸縮小以處理更高的頻率，損耗增加并且同軸線纜的功率處理能力降低。構建這些極小部件的另一個挑戰是確保機械公差足夠緊，以減少沿線的電氣顯著缺陷和阻抗變化。這成為一種昂貴的過程，導致相對敏感的電纜。
